GRAFICI COMBINATI

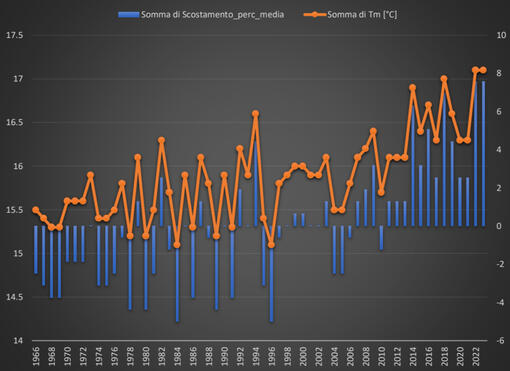

Questo grafico sovrappone la deviazione percentuale media delle temperature (Averagepercdeviation% -
barre blu), confrontata con la variazione media annua delle temperature (linea arancione). L'asse Y a sx contiene i valori della Tm [°C] , l'asse Y a dx contiene i valori delle deviazioni % medie.
Si riconosce un andamento sostanzialmente analogo.
In particolare si nota che fino agli anni '90 la deviazione % è rimasta spesso al di sotto della media totale di 15,9°, invece, a partire dagli anni 2000, la deviazione % media e le temperature medie annue subiscono un aumento inarrestabile, fatta eccezione per il 2004 e 2005.

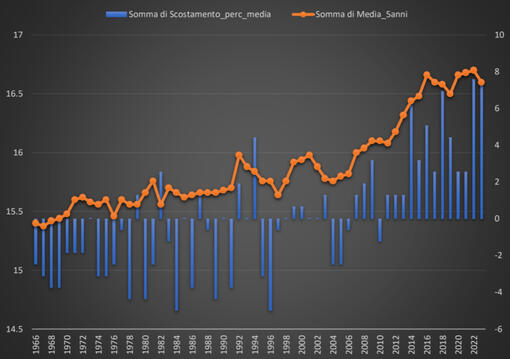

Questo secondo grafico sovrappone la deviazione percentuale media delle temperature (Averagepercdeviation% - barre blu), confrontata con la media ogni cinque anni (Average_5years - linea arancione). L'asse Y sulla sx contiene i valori della media ogni cinque anni, l'asse Y sulla dx contiene i valori della deviazione % media.
È la stessa cosa di sopra. La linea arancione risulta più appiattita della precedente, perché rappresenta una media ogni 5 anni.

• Chevron Left

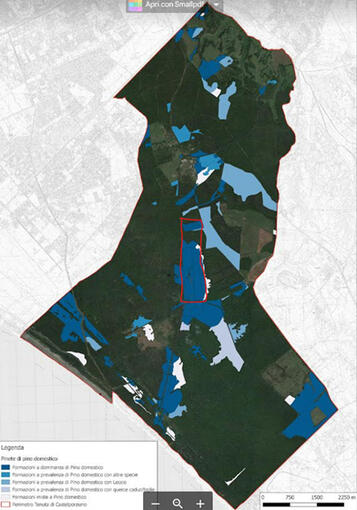

IMMAGINI DELLA TENUTA DI CASTELPORZIANOIn questa mappa tematica del 2016 è possibile osservare la riserva di Castelporziano, individuando le aree con diversa percentuale di presenza di Pinus Pinea L. .
Secondo la legenda, le aree colorate con un blu più scuro sono quelle dove è maggiore la presenza di pini domestici.
In particolare, la zona centrale della riserva, delimitata da una linea rossa, presenta una forte concentrazione di pini, quindi la nostra attenzione si è concentrata principalmente su quella parte del territorio, per notare le differenze.
Anno dopo anno.
ㅤ
ㅤㅤ
Per gentile concessione da parte del Segretariato generale della Presidenza della Repubblica / Courtesy of the General Secretariat of the Presidency of the Republic ㅤㅤㅤㅤ
ㅤㅤ
ㅤㅤ
ㅤㅤㅤㅤ
ㅤㅤㅤㅤ
ㅤㅤ
ㅤㅤㅤㅤㅤ
ㅤㅤ

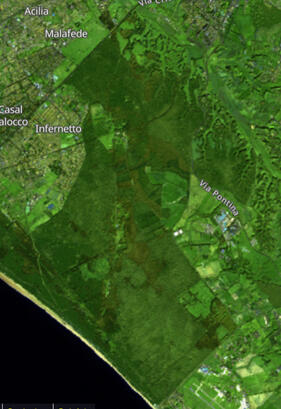

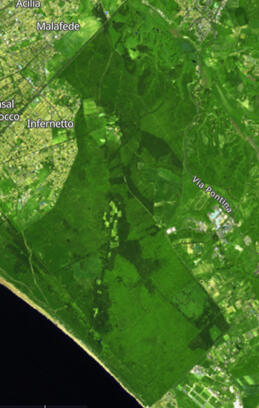

USO DI FALSI COLORI URBANI ㅤㅤ
ㅤㅤ

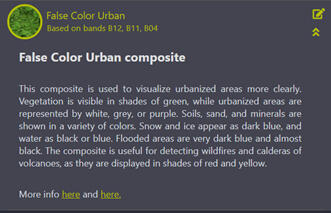

Queste frequenze vengono utilizzate per distinguere più chiaramente le aree urbanizzate nelle tonalità di bianco, grigio o viola rispetto a quelle della vegetazione, che rimane visibile nelle tonalità di verde. L'acqua è di colore nero o blu.
Le immagini e i timelapse seguenti mostrano che le zone verde scuro, corrispondenti alla presenza dei pini domestici, con il passare degli anni, sbiadiscono, tendendo ad un colore grigio-marrone, segno dell'impoverimento delle foglie degli alberi.
ㅤㅤㅤ
ㅤㅤㅤㅤㅤ
Castelporziano 2017 (falsi colori urbani)
ㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤ
ㅤ
ㅤ
ㅤ
ㅤ ㅤ ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤ
Castelporziano 2018 (falsi colori urbani)
ㅤ
ㅤㅤㅤ ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤ
ㅤ ㅤ
ㅤㅤ ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤ ㅤ
ㅤ ㅤ
ㅤㅤㅤ
Castelporziano 2019 (falsi colori urbani)
ㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ ㅤ
ㅤ ㅤ
ㅤ
ㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤㅤ
ㅤㅤ
ㅤ ㅤㅤㅤ
ㅤㅤ
Castelporziano 2020 (falsi colori urbani)
ㅤ
ㅤㅤㅤ ㅤ
ㅤㅤ ㅤ
ㅤ ㅤ
ㅤ
ㅤ ㅤ ㅤ
ㅤ
ㅤ ㅤ
ㅤ ㅤ
ㅤ
ㅤ ㅤㅤ ㅤ
ㅤ ㅤ
ㅤ
ㅤ ㅤㅤ ㅤ
ㅤ ㅤ
ㅤ
ㅤ ㅤㅤ ㅤ
ㅤ ㅤ
ㅤ
ㅤ ㅤㅤ ㅤ
ㅤ ㅤ
ㅤㅤ
ㅤ ㅤ ㅤ ㅤ ㅤ ㅤ ㅤ ㅤㅤ ㅤㅤ ㅤㅤ ㅤCastelporziano 2021 (falsi colori urbani)
ㅤ
ㅤㅤㅤ ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤ
ㅤ ㅤㅤ
ㅤ ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤㅤ
Castelporziano 2022 (falsi colori urbani)
ㅤ
ㅤㅤㅤ ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤ
ㅤ ㅤ
ㅤㅤ ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ ㅤ
ㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤ
Castelporziano 2023 (falsi colori urbani)ㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ ㅤ
ㅤ
TIMELAPSE 2017-2023 (FALSI COLORI URBANI) ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤㅤ ㅤ
ㅤ ㅤ
ㅤ
ㅤ ㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤ ㅤ
ㅤ

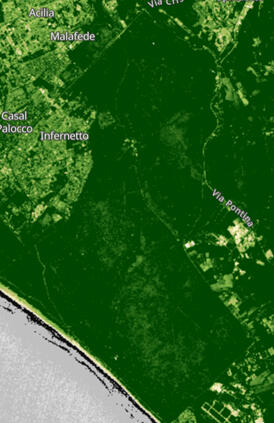

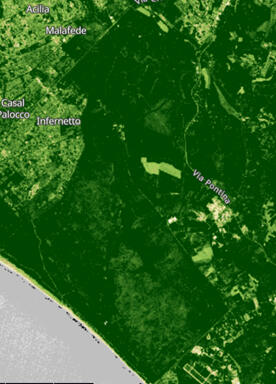

INDICE DI UTILIZZO NDVI

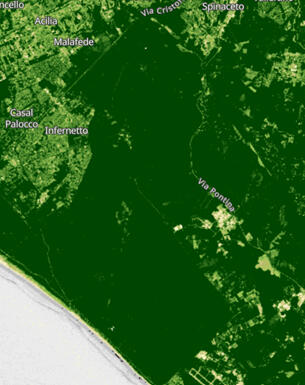

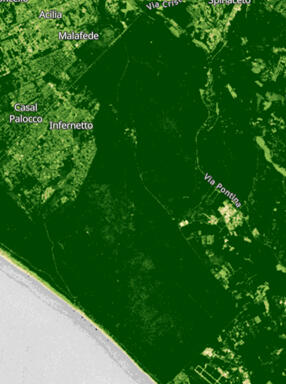

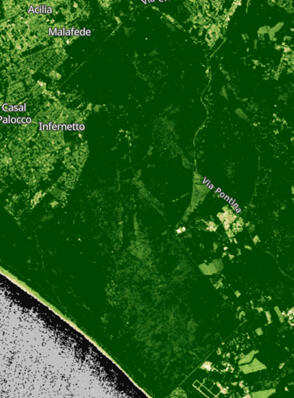

La combinazione di frequenze chiamata NDVI è un indice semplice ma efficace per quantificare la vegetazione verde. È una misura della salute della vegetazione basata su come le piante riflettono la luce, determinata dalle lunghezze d'onda. L'intervallo è compreso tra -1 e 1. I valori NDVI negativi (valori prossimi a -1) corrispondono all'acqua. I valori prossimi allo zero (- 0,1 a 0,1) corrispondono generalmente a zone sterili di roccia, sabbia o neve. I valori bassi e positivi rappresentano arbusti e praterie (intorno a 0,2 a 0,4), mentre i valori alti indicano foreste pluviali temperate e tropicali (valori prossimi a 1).
Dalle foto seguenti, si può vedere un declino generale della salute della vegetazione nella riserva. Nel 2018 il verde è molto intenso, mentre, negli anni successivi, possiamo vedere che compaiono grandi aree di verde più chiaro.ㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ

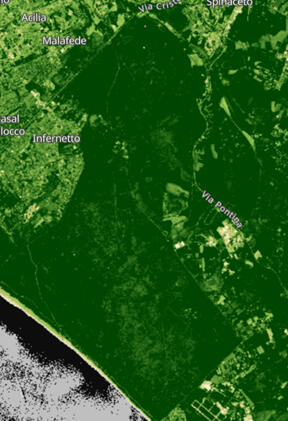

Castelporziano 2017 (NDVI)
ㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ

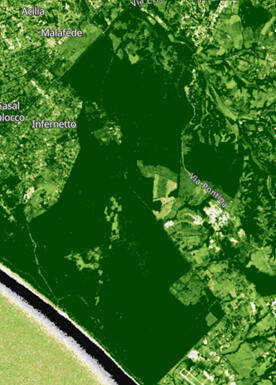

ㅤCastelporziano 2018 (NDVI)
ㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤㅤ
Castelporziano 2019 (NDVI)
ㅤ
ㅤㅤㅤ
ㅤㅤㅤㅤㅤ
ㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤ
ㅤㅤ
Castelporziano 2020 (NDVI)ㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤㅤ
ㅤㅤ
ㅤCastelporziano 2021 (NDVI)
ㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤㅤ
ㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤㅤCastelporziano 2022 (NDVI)
ㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤㅤ
ㅤ
ㅤ
Castelporziano 2023 (NDVI)ㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤㅤ
ㅤㅤ
ㅤㅤ

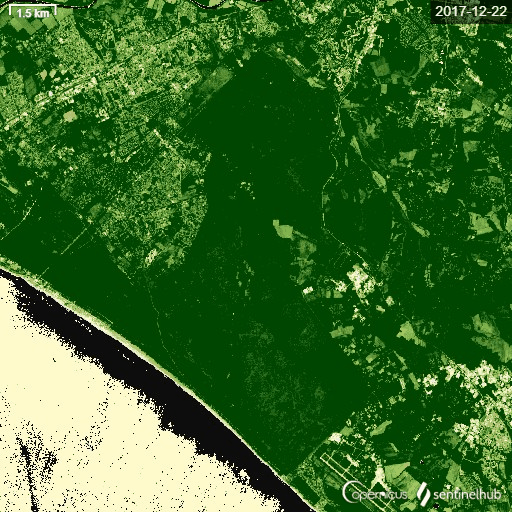

TIMELAPSE 2017-2023 (NDVI)ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤ
ㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ

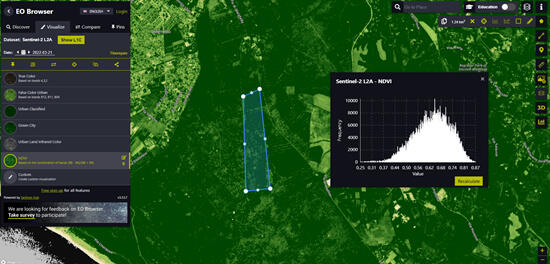

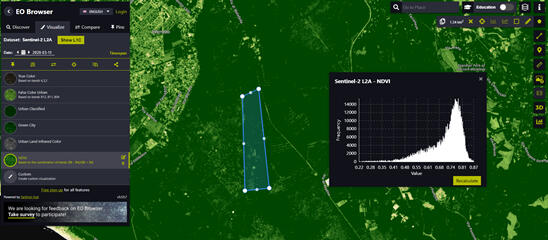

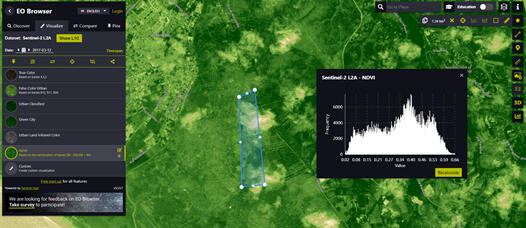

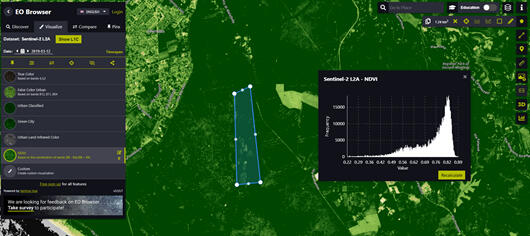

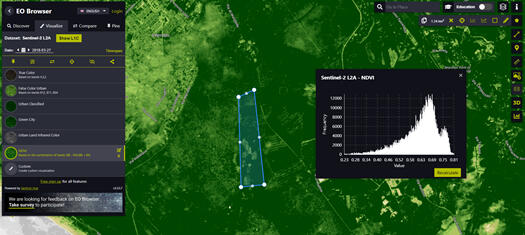

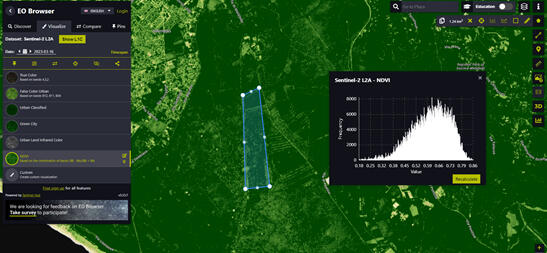

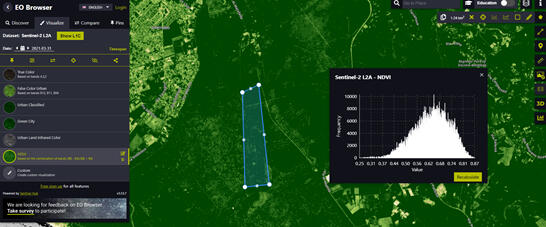

INDICE NDVI PER UN'AREA DELIMITAUtilizzando lo stesso indice NDVI, in queste immagini ci siamo concentrati sulla porzione di territorio indicata in precedenza e abbiamo visualizzato l'istogramma che mostra la distribuzione delle frequenze NDVI in quella porzione.
Notiamo in particolare che dal 2021 le frequenze di picco tendono a spostarsi a sinistra verso i valori centrali, dimostrando il progressivo indebolimento della salute della vegetazione nella riserva, già notato nelle foto precedenti.ㅤㅤㅤ
ㅤ
ㅤMarzo 2017 - Indice NDVI per area delimitata (Nuvole al 90%)
ㅤ
ㅤㅤㅤ ㅤ
ㅤㅤ
ㅤ
ㅤ ㅤ
ㅤ
ㅤ ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
Marzo 2018 - Indice NDVI per area delimitata
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤㅤㅤ
ㅤㅤㅤㅤ
ㅤㅤ
ㅤ
Marzo 2019 - Indice NDVI per area delimitata ㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤㅤ ㅤ
ㅤ
Marzo 2020 - Indice NDVI per area delimitata
ㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ ㅤㅤ
ㅤ
ㅤㅤ
ㅤㅤ
ㅤ
Marzo 2021 - Indice NDVI per area delimitataㅤ
ㅤㅤㅤ ㅤ
ㅤㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤㅤMarzo 2022 - Indice NDVI per area delimitataㅤ
ㅤㅤㅤㅤㅤㅤㅤㅤ
ㅤㅤㅤㅤㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤ
ㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤㅤ
ㅤ
Marzo 2023 - Indice NDVI per area delimitata
ㅤㅤㅤ
ㅤ
ㅤ
ㅤ
ㅤ
ㅤ
ㅤ
ㅤ
ㅤ
ㅤㅤ
ㅤㅤ

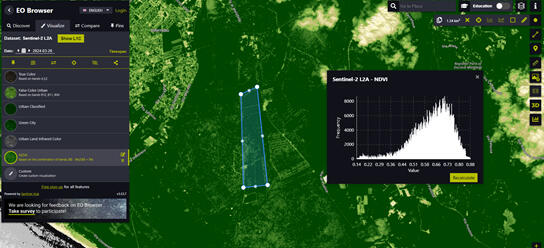

Marzo 2024 - Indice NDVI per area delimitata
ㅤㅤㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤㅤ
ㅤㅤ
ㅤㅤ
ㅤ

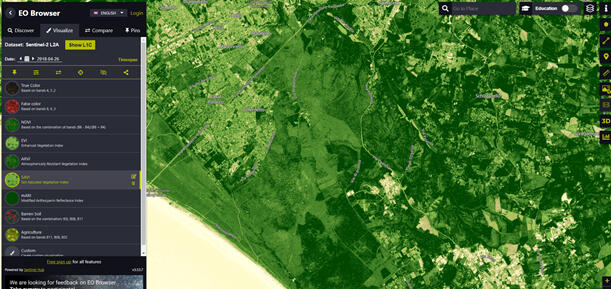

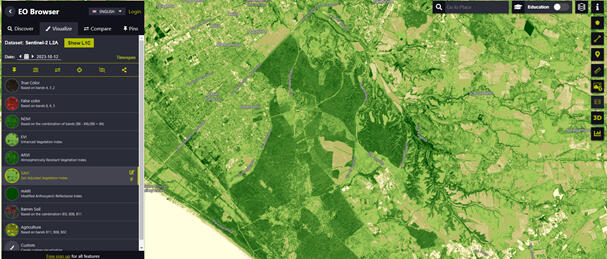

INDICE DI UTILIZZO SAVI
Questo indice di vegetazione per il suolo è simile all'indice NDVI ma è utilizzato in aree in cui la copertura vegetale è bassa (<40%). L'indice è una tecnica di trasformazione che riduce al minimo l'influenza della luminosità del suolo. È utile quando si analizzano giovani colture, regioni aride con vegetazione rada e superfici di suolo esposte.
Abbiamo preso un campione di sole due foto ad esempio per questa frequenza: 2018 vs 2023, e anche in questo caso ci sono cali significativi nell'intensità del verde e ampie aree con prevalenza di suolo.
ㅤㅤ
ㅤ
ㅤㅤㅤ
April 2018 - SAVI
ㅤㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤㅤㅤ
ㅤㅤㅤMarch 2023 - SAVI
ㅤㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤ
ㅤㅤㅤ

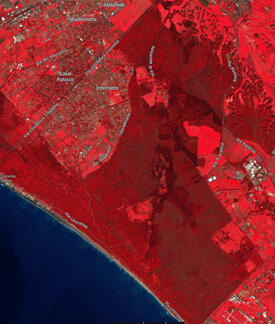

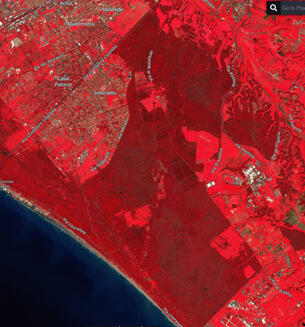

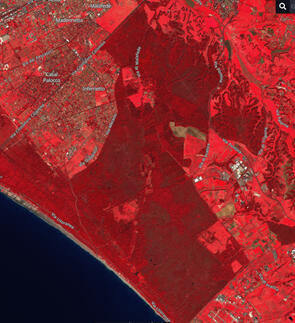

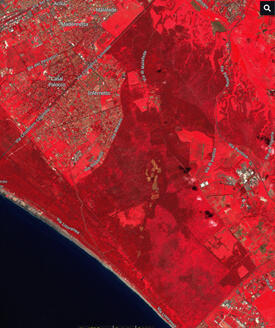

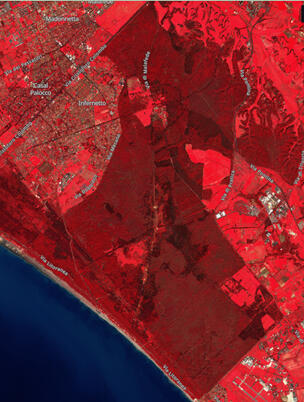

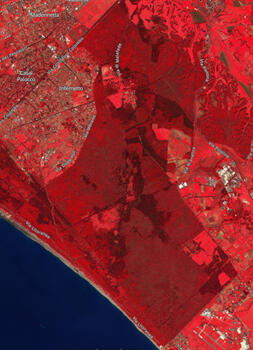

INDICE DI UTILIZZO FALSO COLOREQuesto indice molto popolare utilizza le bande del vicino all'infrarosso, del rosso e del verde. Questo indice in falsi colori è generalmente utilizzato per valutare la densità e la salute delle piante, perché riflettono il vicino infrarosso e la luce verde mentre assorbono il rosso. Il pigmento nelle foglie delle piante, la clorofilla, assorbe la luce visibile (da 0,4 µm a 0,7 µm) che utilizza nella fotosintesi. La struttura cellulare delle foglie, invece, riflette la luce del vicino infrarosso (da 0,7 µm a 0,1,1 µm). Più foglie ha una pianta, più lunghezze d'onda sono influenzate.
Come possiamo vedere nell'immagine sottostante, una pianta sana ha un alto assorbimento delle lunghezze d'onda vicine al colore blu e al colore rosso. Invece riflette il verde (in questo modo vediamo le piante di questo colore) e soprattutto assorbe molto l'infrarosso (NIR) invisibile a occhio nudo.
ㅤㅤㅤ
Nelle foto che seguono è interessante notare nel corso degli anni la comparsa di zone più sicure che poi tendono a dilatarsi, forse segno di zone meno capaci di assorbire gli infrarossi. (Pini che muoiono?)
Nel 2017 l'area evidenziata nella prima immagine misurava 2,4 km², mentre nel 2023 l'area si è ridotta ad un valore di 1,3 km²
ㅤㅤㅤ
ㅤㅤㅤㅤㅤ

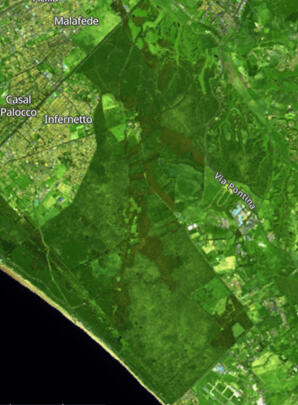

Castelporziano aprile 2017 (falsi colori)
ㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ ㅤ
ㅤ
ㅤ ㅤ
ㅤ
ㅤ ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤㅤ

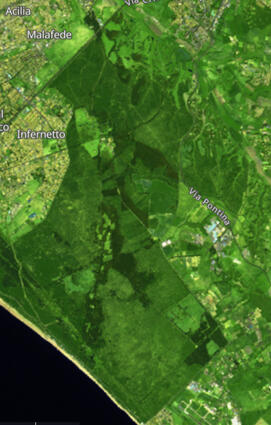

Castelporziano aprile 2018 (falsi colori)
ㅤ
ㅤㅤㅤ ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤ
ㅤ ㅤㅤ
ㅤ ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤㅤ
ㅤㅤ
ㅤㅤㅤㅤ
Castelporziano aprile 2019 (falsi colori)
ㅤ
ㅤㅤㅤ
ㅤㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤ
ㅤ ㅤㅤ
ㅤ ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ ㅤ
ㅤ ㅤ
ㅤ
ㅤ
ㅤㅤ
ㅤㅤ
ㅤㅤ
Castelporziano marzo 2020 (falsi colori)
ㅤ
ㅤㅤㅤ ㅤ
ㅤㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ ㅤ ㅤ
ㅤㅤ ㅤ
ㅤㅤ ㅤ
ㅤㅤ ㅤ
ㅤㅤ ㅤ
ㅤㅤ ㅤ
ㅤㅤ
ㅤㅤ ㅤ ㅤㅤ
ㅤ ㅤ ㅤ ㅤ ㅤㅤ ㅤ ㅤ ㅤㅤ ㅤCastelporziano aprile 2021 (falsi colori)
ㅤ
ㅤㅤㅤ ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤ
ㅤ ㅤㅤㅤㅤㅤ ㅤㅤ
ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤㅤ
Castelporziano aprile 2022 (falsi colori)
ㅤ
ㅤㅤㅤ ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤ
ㅤ ㅤ
ㅤㅤ ㅤㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ
ㅤ
ㅤㅤ
ㅤ
ㅤㅤ
ㅤㅤ
ㅤㅤ
ㅤㅤ
ㅤ
ㅤ
ㅤ
Castelporziano aprile 2023 (falsi colori)ㅤ
ㅤㅤㅤ
ㅤㅤㅤ
ㅤ
ㅤ
ㅤ ㅤㅤ
ㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤ
ㅤㅤ ㅤ
ㅤ
ㅤ ㅤ ㅤ
ㅤ
ㅤㅤㅤ
ㅤㅤ
ㅤㅤ
ㅤㅤ
ㅤㅤ
ㅤㅤ
ㅤㅤ
ㅤㅤ
ㅤㅤ
ㅤㅤ

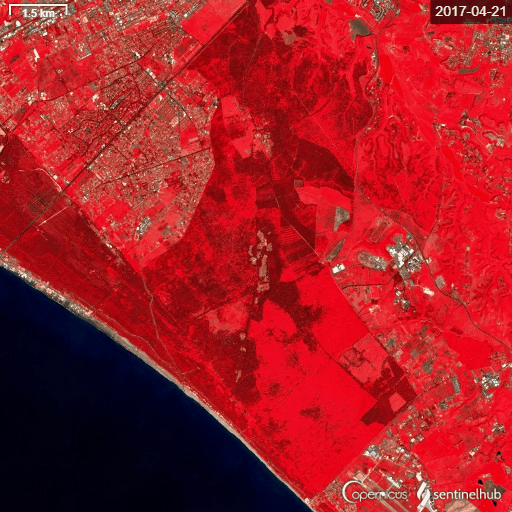

ㅤㅤTIMELAPSE 2017-2023 (falsi colori urbani)ㅤㅤ ㅤ
